2.5亿像素大靶面镜头:精准成像的未来之光

  2.5亿像素大靶面镜头:精准成像的未来之光


  助力显示行业蓬勃发展

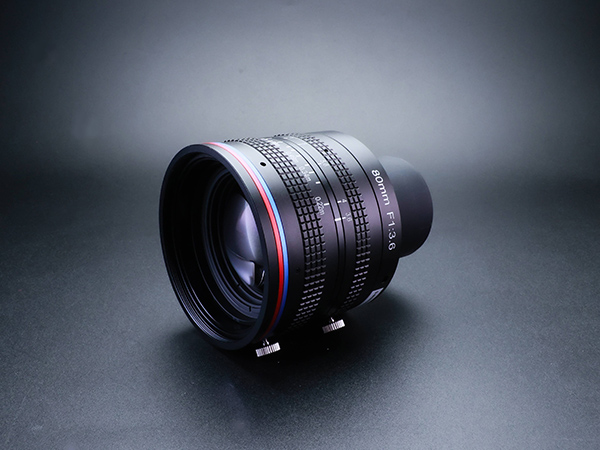

  长步道专为2.5亿像素相机(LI8020SA)开发的2.5亿像素大靶面镜头,不仅适配该相机,还展现出卓越的兼容性,同时能够支持佳能4.1亿像素芯片。


  这一创新突破,为高精度成像领域带来了全新的解决方案。


  市场浪潮中的新星



文章1 (1)


  在显示技术不断突破的今天,屏幕检测、PCB制造、半导体研发等高精度领域对成像技术的要求日益严苛。长步道推出的这款2.5亿像素大靶面镜头,凭借其φ46大像面和1.5μm高精度成像能力,能够捕捉到传统镜头无法企及的细节,


  为屏幕检测、PCB制造和半导体检测等领域提供了全新的解决方案。这款镜头的问世,为高精密检测和非标准化产线提供了更高效、更精准的检测手段。


  技术突破:精准成像的奥秘


  作为2.5亿像素大靶面镜头,这款产品是长步道公司在光学设计与制造技术上的又一次重大突破。其核心挑战在于如何在超大靶面的基础上实现全视场均匀成像,同时保持高分辨率和低畸变。


  长步道通过精密的光学设计和先进的制造工艺,成功克服了传统镜头在高分辨率与大靶面之间的矛盾,实现了1.5μm像元的高精度成像。

  行业应用:点亮未来


  2.5亿像素大靶面镜头不仅是长步道公司的全新产品,更是先达到这一像素级别的工业镜头。从1.5亿像素到2.5亿像素,长步道展现了光学领域的强大研发实力。


  屏幕检测


  在显示面板制造中,2.5亿像素大靶面镜头能够捕捉到像素级的缺陷,帮助面板行业用户实现更高的生产良率。其高分辨率和大视场特性使得检测设备能够在短时间内覆盖大面积屏幕,显著提升了检测效率。


文章1 (2)


  PCB制造


  PCB制造对精度的要求很高,而2.5亿像素大靶面镜头能够精准捕捉线路板上的微小缺陷,确保产品质量。其高分辨率和均匀成像能力为PCB检测提供了很高的精度。


文章1 (3)


  半导体检测


  在半导体制造中,这款镜头能够检测晶圆表面的细微瑕疵,为芯片制造提供可靠的质量保障。1.5μm高精度成像能力使得检测设备能够捕捉到肉眼无法察觉的缺陷。


文章1 (4)


  未来展望:无限可能



文章1 (5)


  让2.5亿大靶面镜头成为超级助手


  2.5亿像素大靶面镜头的出现,不仅满足了当前高精度检测的需求,更为未来的技术发展奠定了基础。未来长步道将继续在不同领域发挥更大的作用,为生活的进步贡献更多力量。
