高反面型案例

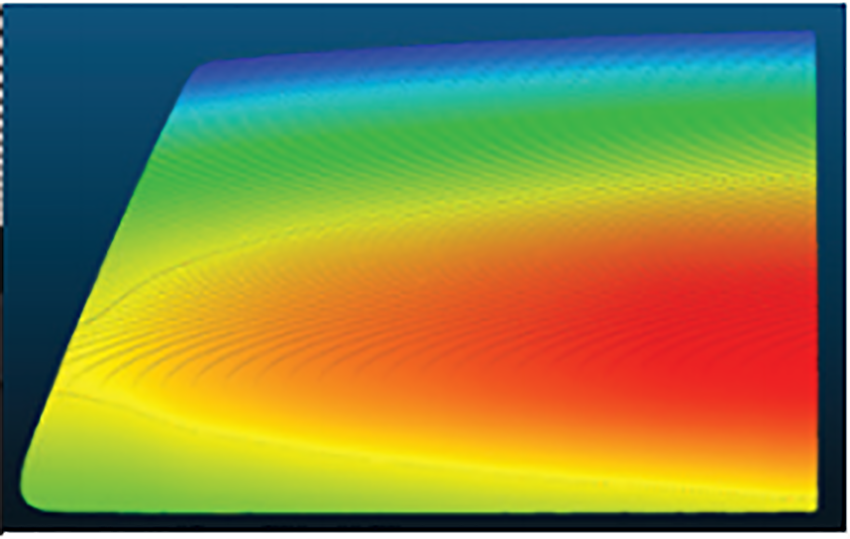

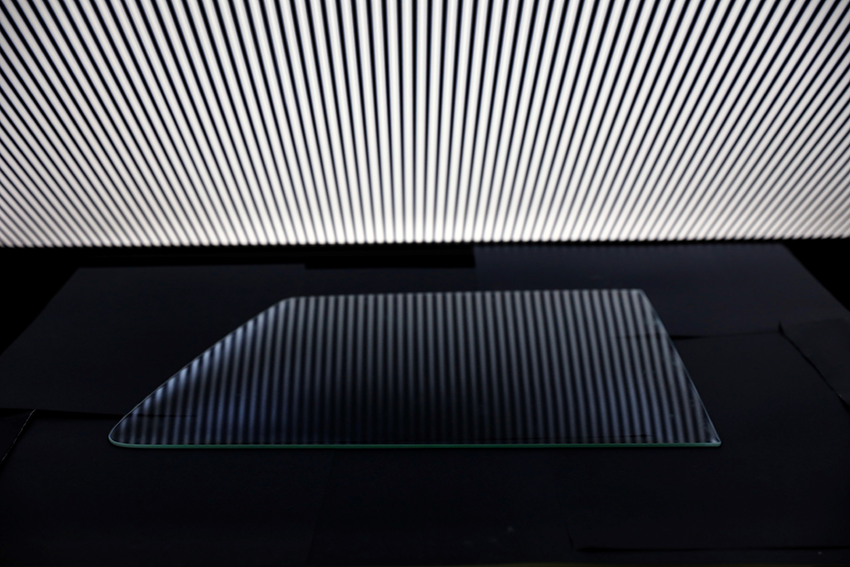

汽车玻璃
优点
1.保证生产条件下的精度
2.可靠，直观，并且可以得出重复性高的屈光度测量结果
3.生产工艺优化
4.高速而精确的数据采集
5.满足汽车制造商的质量需求
功能
1.对生产线进行精准在线质量控制
2.对CAD数据进行实时目标性能验证
3.对照可自由定义的临界值进行评价
4.可定义特殊的感兴趣区域
5.非接触型光学3D测量
盖板玻璃
功能及优点
1.采用偏折法测量，周期时间短
2.可测量完整的几何形状
3.CAD比对快速得出评估结果

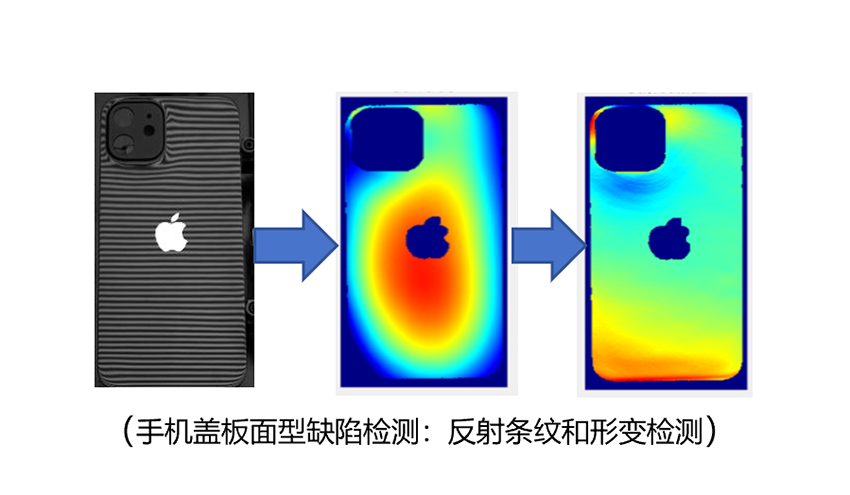

4.提供曲率图，可靠检测缺陷和外观
5.灵活易操作，可精准在线测量
6.透明件也可直接检测，无需喷粉处理

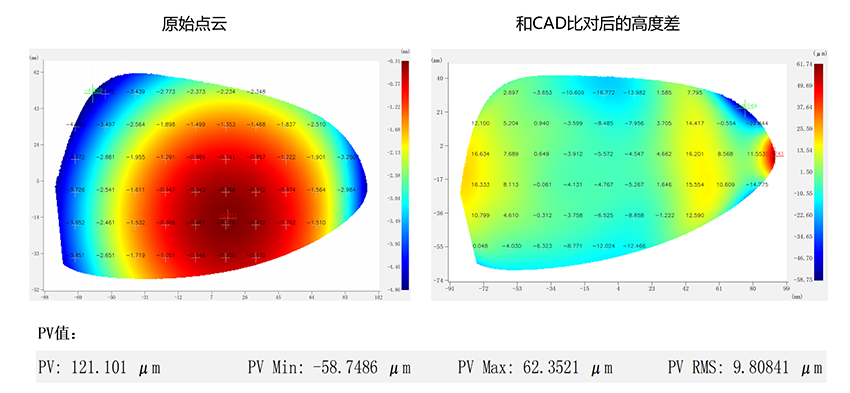

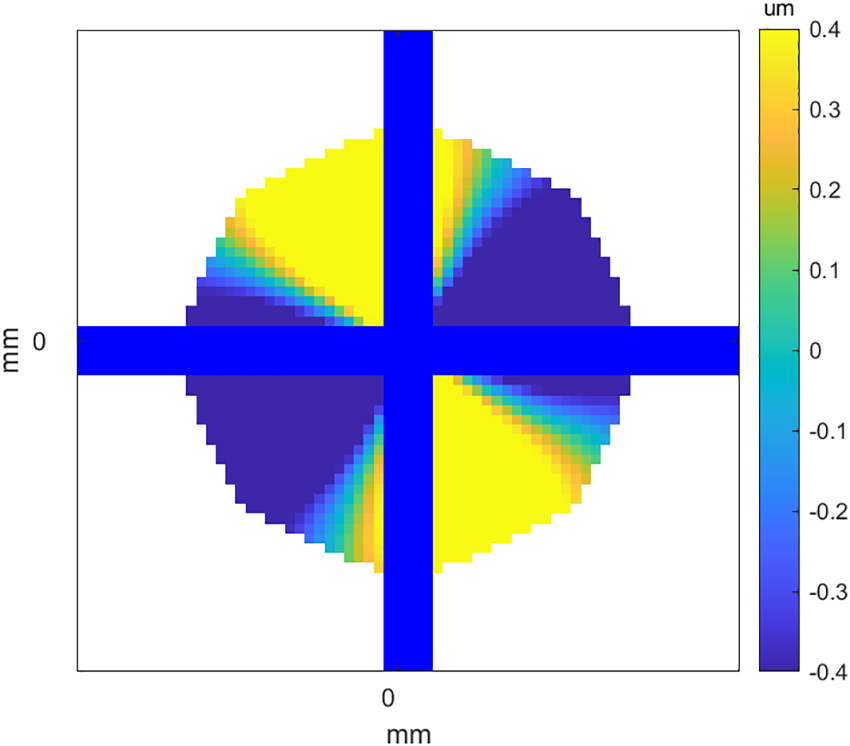

三维面型分析（PV值测量）

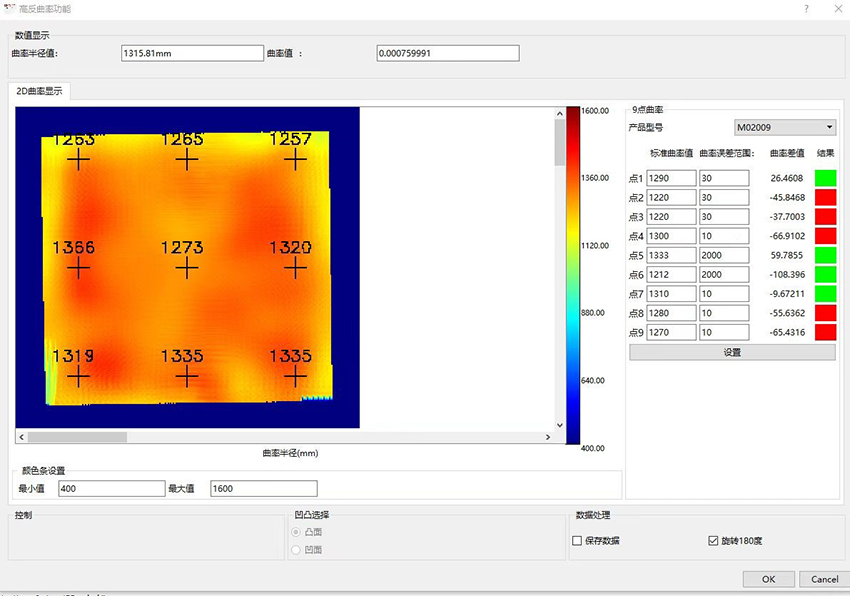

曲率半径值测量（方片玻璃）

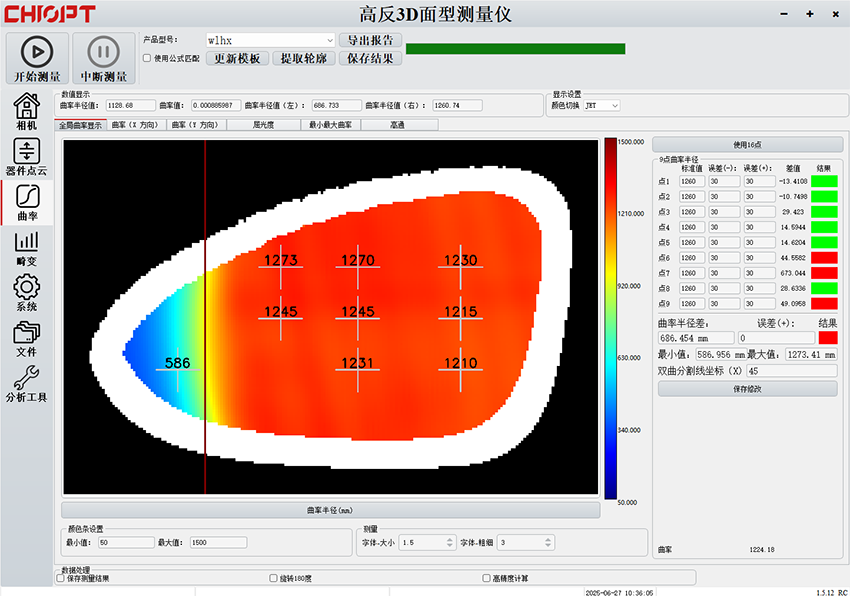

曲率半径值测量（双曲率玻璃）
准确度验证（ISRA对标）
样品为30mm*30mm倾斜角7°平面镜模具
长步道设备型号TR100400A
长步道设备结果PV=3.6um
ISRA测试结果PV=3um

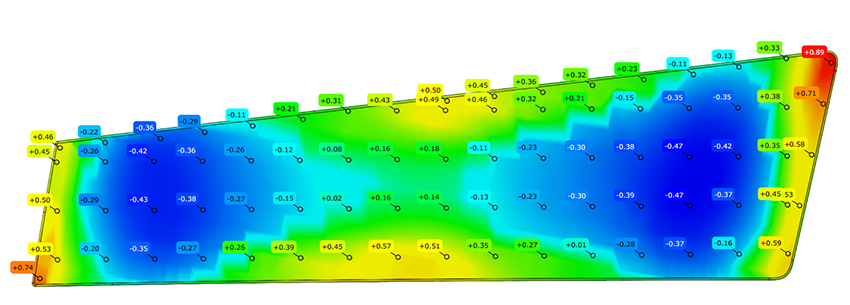

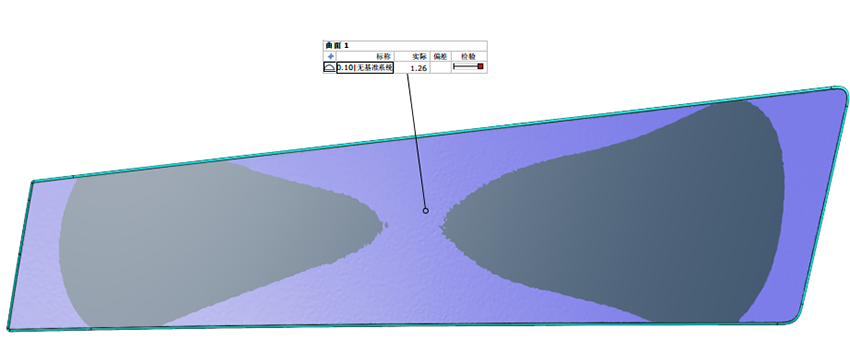

准确度验证（ISRA对标）
样品为490mm*90mm汽车B柱
长步道设备型号TR020200A
长步道设备结果PV=1.22mm
ATOS测试结果PV=1.26mm

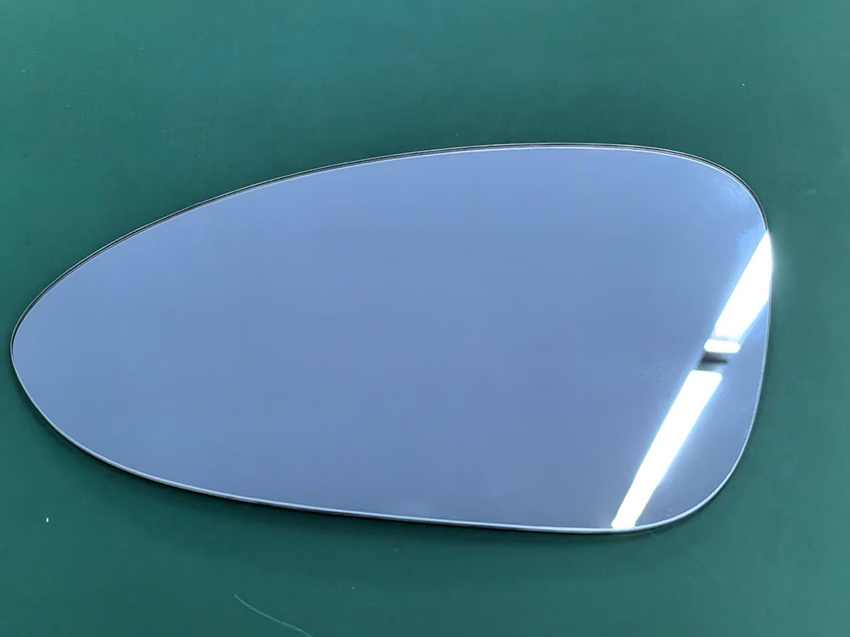

特殊功能—准确识别镜片表面畸变
准确识别镜片表面畸变位置和输出畸变值，真实反馈镜片质量和成像畸变之间的对应关系。
NG品，周边成像发朦
NG品，水波纹
特殊功能—准确识别镜片表面畸变

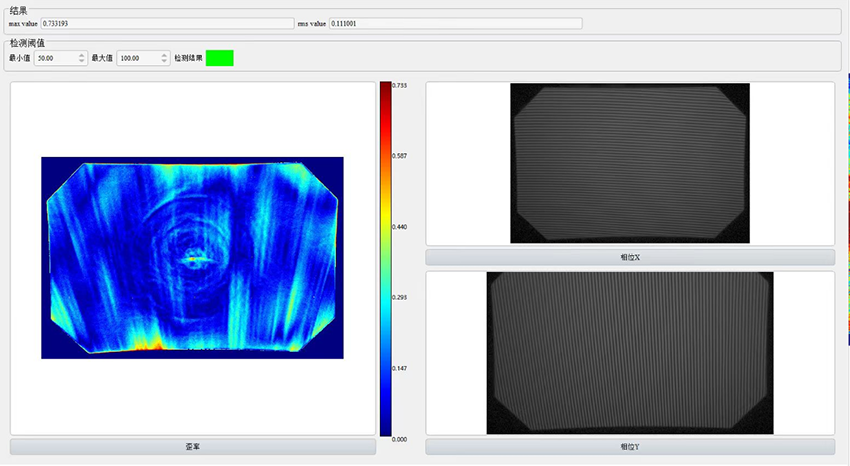

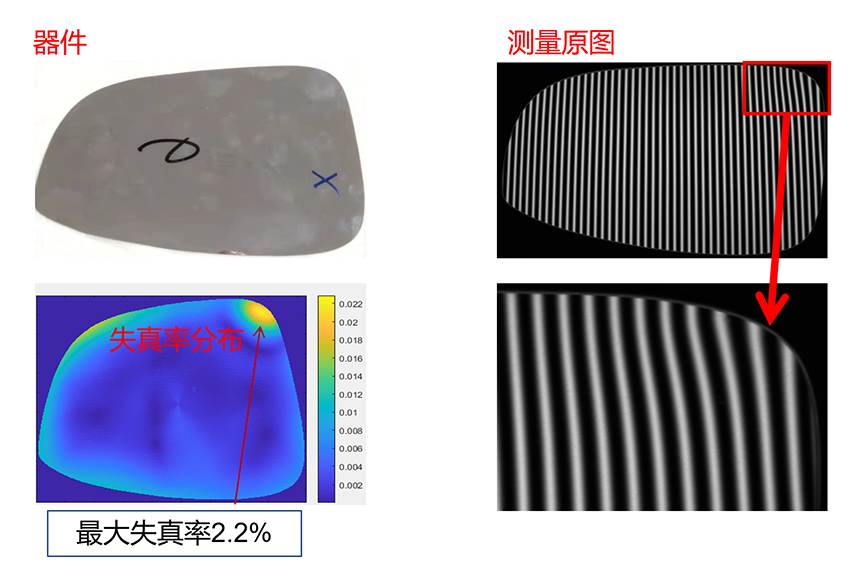

特殊功能—准确识别镜片表面畸变--畸变检测案例解析

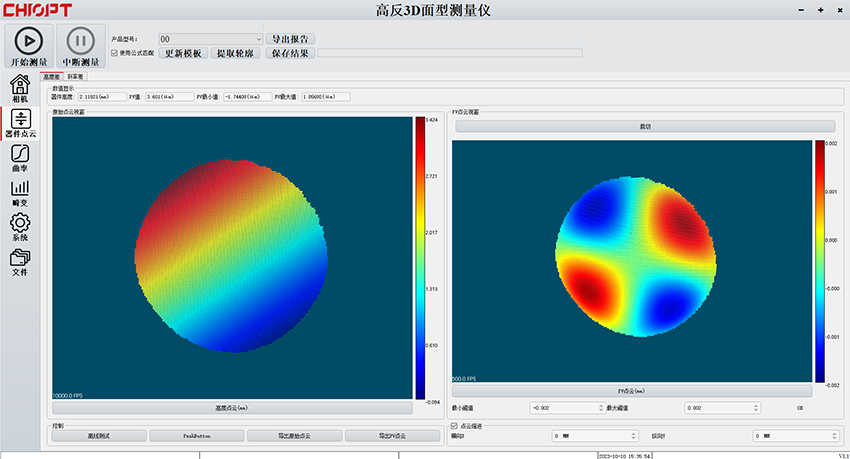

软件界面--一键式测量
