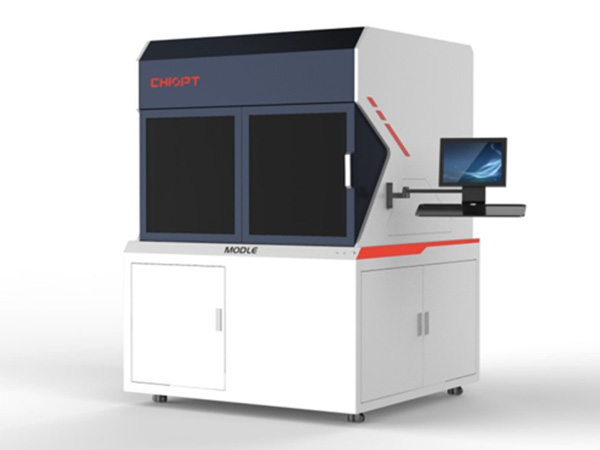

高反3D面型检测仪
●长步道TR系列高反3D面型检测仪专为高品质高光和高反光组件进行可靠的表面检测而研发设计，可测量平面和曲面物体的反射面。设备基于相位偏折术，根据镜面反射原理分析被测面反射后的条纹分布和亮度变化，计算出器件面型和成像效果及缺陷分布，设备具备自动匹配功能，可以与CAD模板进行高度、斜率和曲率的比较。
●仪器工作流程：
①TFT投影屏投影出不同规格的条纹光
②相机利用被测物镜面反光观测条纹光变化
③被测物表面不平会引起条纹照片变形扭曲
④根据条纹变形量计算出被测物高度图和曲率图
⑤高度图用于物体形状控制和CAD图形比较
⑥曲率图用于物体表面缺陷检测
适用于高光平面和曲面物体的三维面型测量和缺陷检查，微米级精度的CAD自动比对功能使得该设备是工业质量和工艺控制的理想工具。
透明件直接测量，无需喷粉预处理
平面、凹面、凸面均可轻松应对
可以检测的高光表面，如：
车载应用（HUD反射镜、后视镜、雷达视窗、汽车玻璃、盖板玻璃、高光喷漆部件）

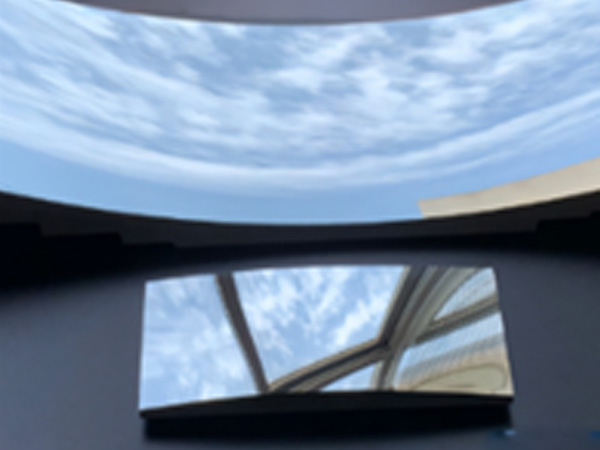

HUD反射镜

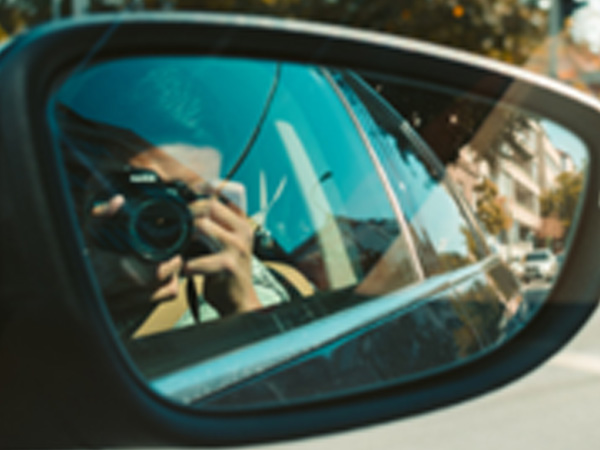

后视镜
雷达视窗

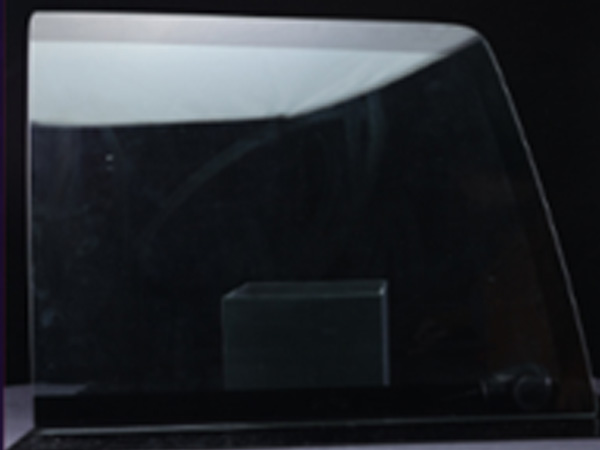

汽车玻璃

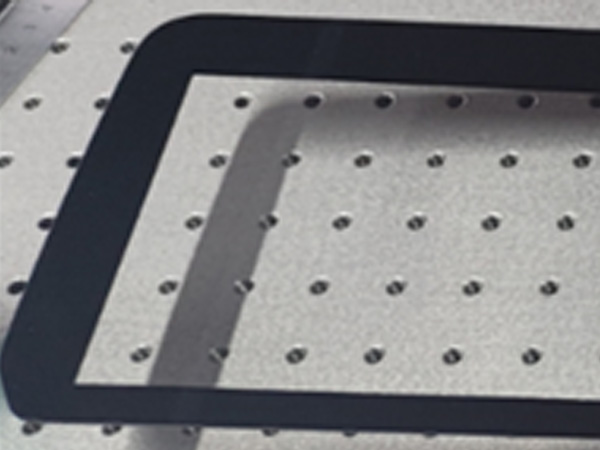

盖板玻璃

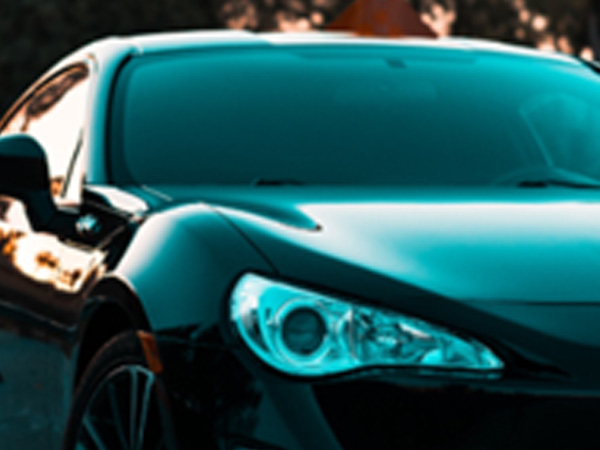

高光喷漆部件
3C应用

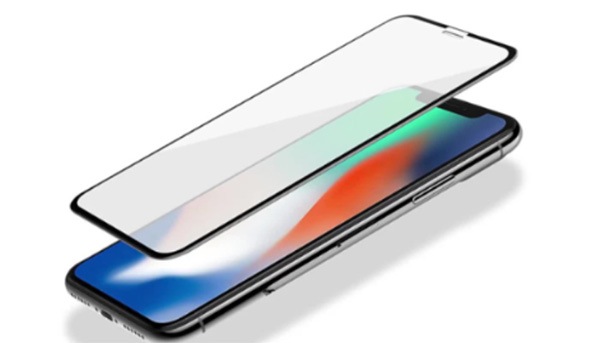

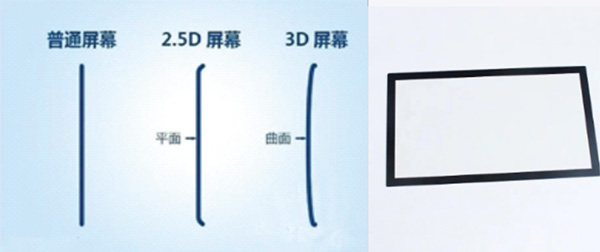

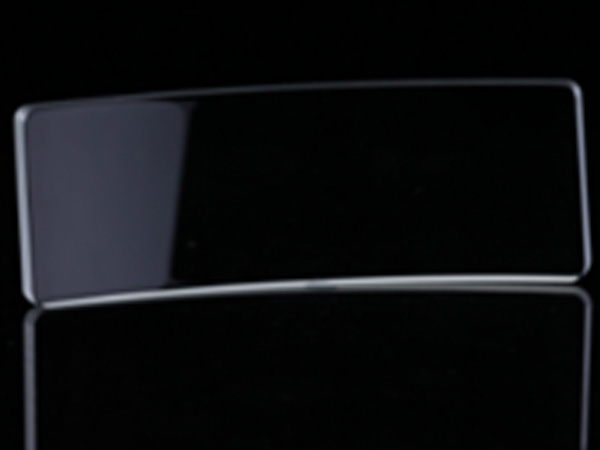

对盖板玻璃、防护玻璃、背板玻璃、AR镜片等进行形状测量和缺陷检查。
半导体应用

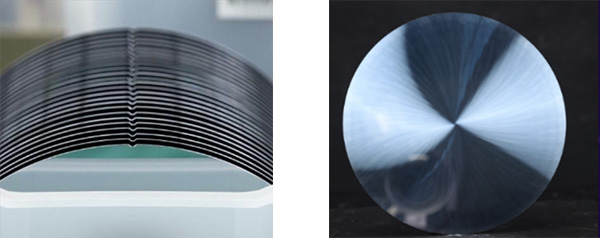

裸片或蓝宝石晶圆片形状的高精度测量
功能及优点
对整个部件进行偏折检测
使用摄影测量法，实现超短的检测时间
提供曲率图，进行全面的外观检查
使用CAD模型自动规划路径
实现精准测量
特殊功能—准确识别镜片表面畸变

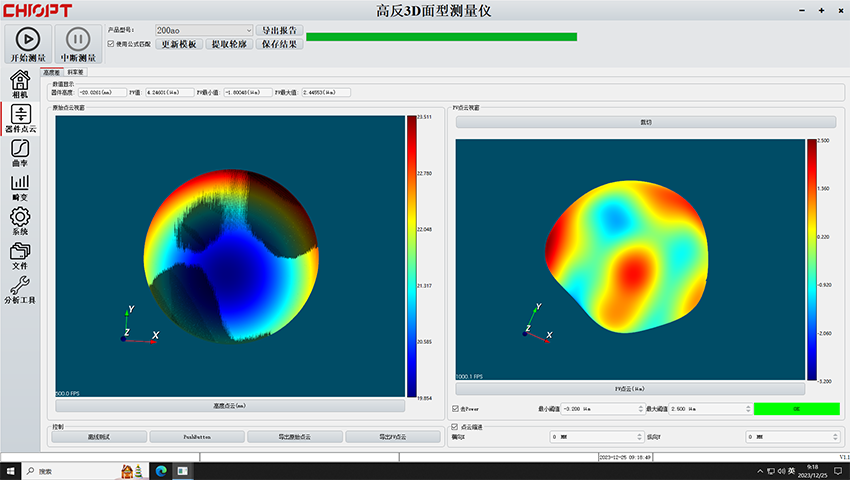

软件界面--一键式测量
检测案例：

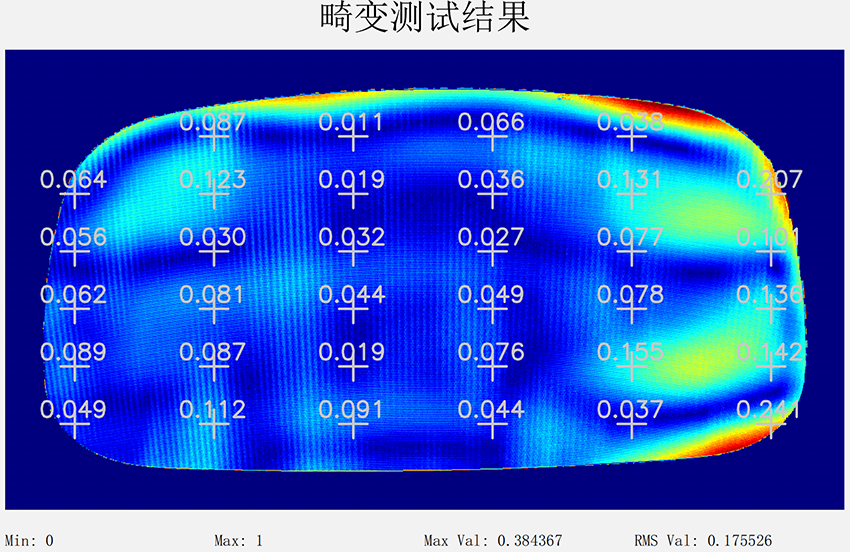

失真率在线测试
HUD手板件测试
手机盖板
球面镜测试

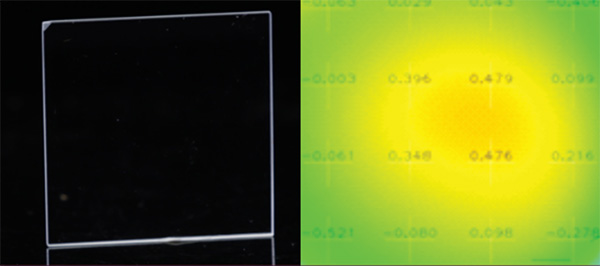

透明玻璃缺陷检测
