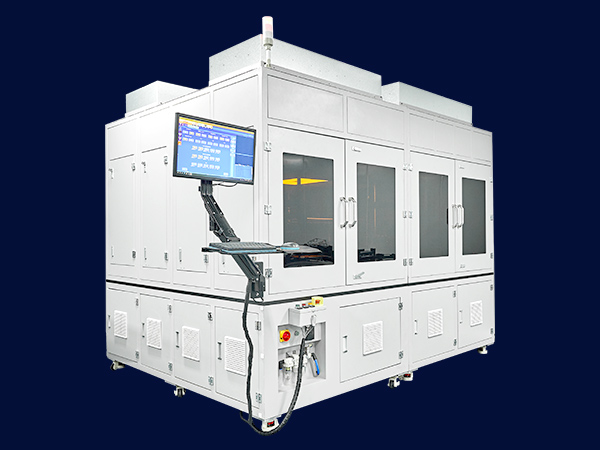

镜片外观自动检测仪
设备集成AI检测技术，采用长步道自研算法和软件搭配长步道自创的光源系统，应用于光学镜片、透镜等产品的表面痕伤、脱膜、掉墨、涂墨不均、面取伤、膜欠、发白等二十多种缺陷的自动识别、分类和统计，具有检测速度快、准确度高、漏检率和过检率低等特点。能完全实现替代人工检测，降低企业生产成本。
产品 | A003001A镜片完品全自动外观检测设备 |
测量范围 | 研磨品、芯取品、镀膜品、涂墨品 |
分辨率 | 10UM @25M相机 |
漏检率 | <2% |
视野(FOV) | ≤30MM*30MM |
光源 | 多角度光源组合系统(专利) |
UPH | 1200UPH |
测量对象 | 伤痕、点伤、压克、砂目、夹伤、脏污、裂边、 欠涂、墨渣、月涂墨不均、脱膜、掉墨、未芯 完、溢墨、面取上膜、面取伤、膜欠、发白等。 |

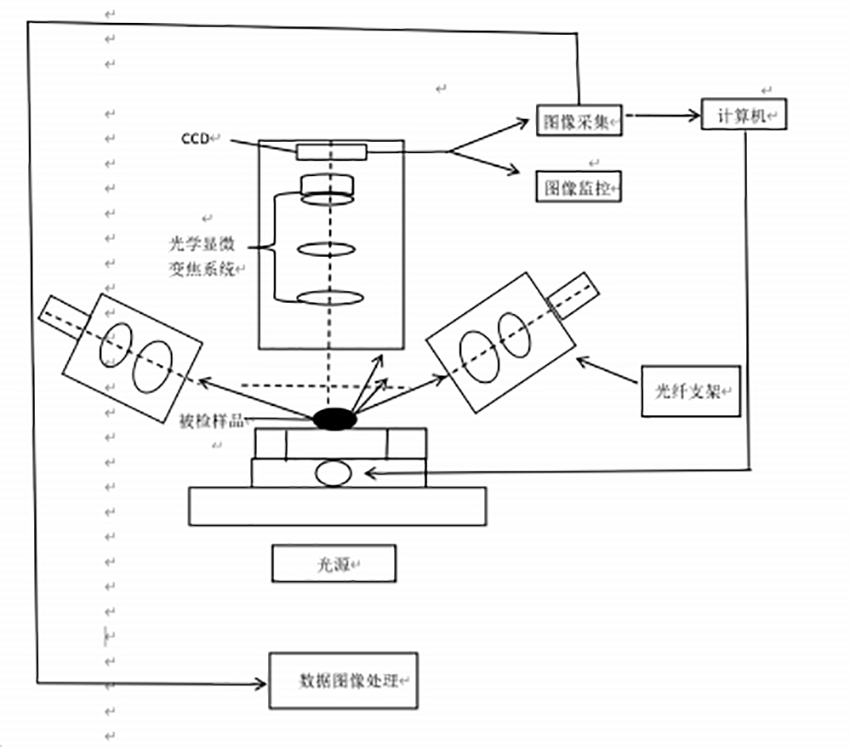

光学解决方案
镜片在光源的斜入射照明下，有瑕疵处发生光散射，散射光进入光学成像系统进行图像分析，识别出镜片瑕疵，并可对瑕疵种类进行分类。
AO003001A镜片完品全自动外观检测设备专为将要出货的光学玻璃镜片完成品为对象而开发设计的外观检测设备，由长步道开发设计的视觉系统以及先进的AI人工智能算法来实现其高度精准的缺陷检测能力，并同时做到缺陷分类统计。
工作流程
1.放置清洗架
将清洗架看加置于载台中
2.放入中转盘
接着机械臂从俩清洗架中取镜片，镜片放于中转盘的载盘中
3.放人周转盘
机械手从中转盘中取镜片移人周转盘的载台上
4.采集图像
周转盘通过转动至相机位置完成图片采集
5.检测结束，分类放置
采集后的镜片通过模组以及运算结果置于不同的盘中
镜片2D光学成像效果

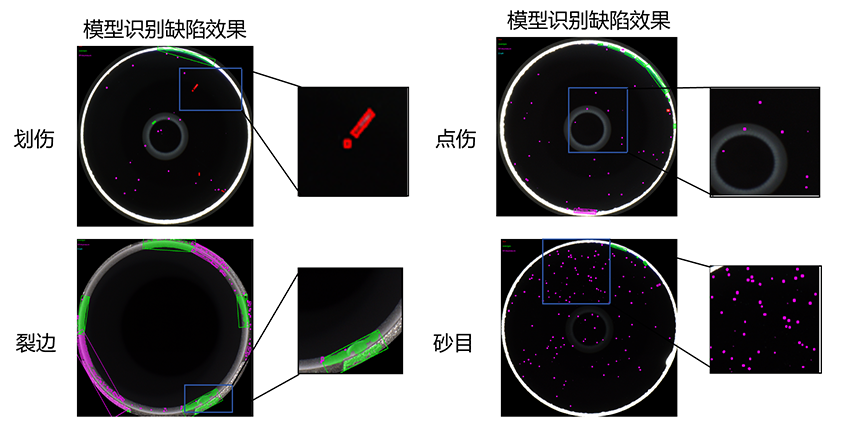

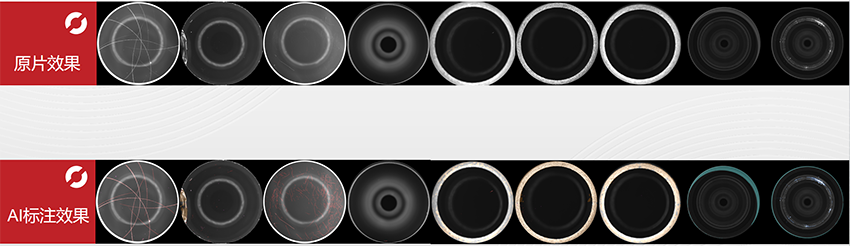

镜片机器视觉效果对比

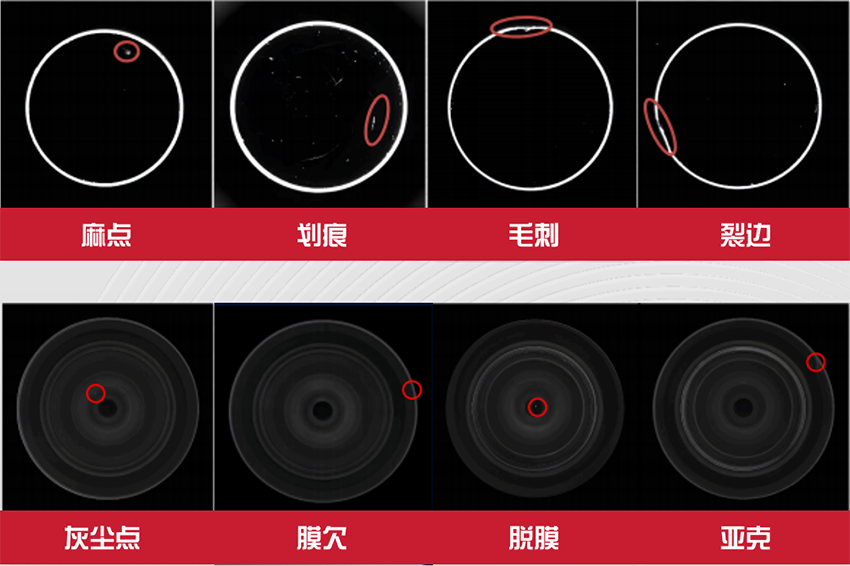

检测案例：
镜片检测
